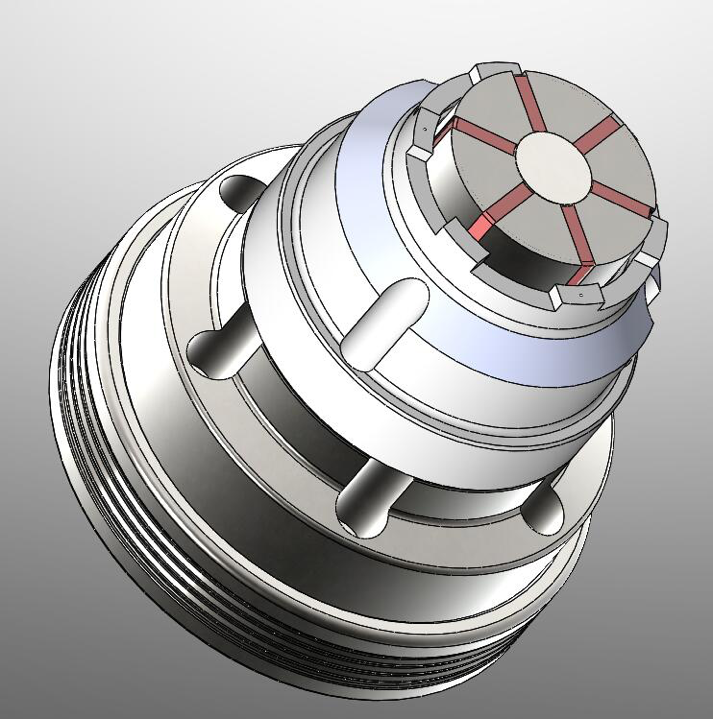

标准内涨卡盘 内撑卡盘
产品详情

图片 2.png

1,根据素材状况,夹套可选后拉式结构或者零位移结构。

2,配置气密检测功能,已实现更稳定的加工监测。

3,夹具设计适用于最高主轴转速6000r/min,以实现高效生产需要。

4,设计可使A2-5.A2-6统配,也可以直接使用原配拉杆。

5,双重防空拉设计,更好的延长夹套寿命。

6,涨套为中间填充橡胶,涨紧范围更好匹配机械手自动上下料。

7,规格参数

图片 1.png

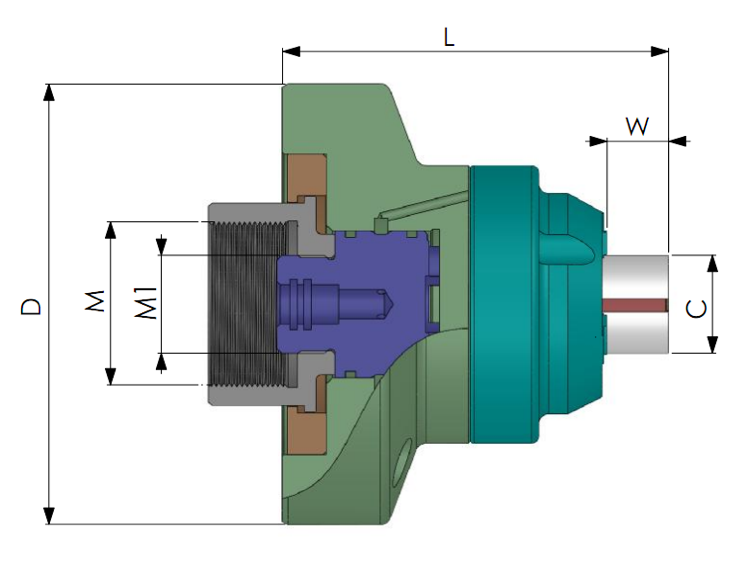

尺寸

N008

N113

N216

N320

N426

N536

N650

N780

夹紧范围(mm)

8-13

13-18

16-21

20-28

26-38

36-54

50-80

80-100

旋转跳动(mm)

0.015

0.01

0.01

0.01

0.01

0.01

0.01

0.01

最大径向夹持力(kn)

40

40

40

42

50

75

100

150

最大轴向拉力(kn)

8

8

10

10

12

18

20

30

夹持长度(mm)W

8

14

15

21

25

40

44

52

最大转速r/min

7000

7000

7000

7000

7000

7000

5500

5500

总长(mm)    L

100

100

102

113

120

125

132

140

外直径(mm)   D

125

125

135

135

135

135

140

140

连接螺纹内     M

M45-M55

M45-M55

M45-M60

M45-M60

M45-M60

M45-M60

M45-M60

M45-M60

连接螺纹外    M1

M30

M30

M30

M30

M30

M30

M30

M30
