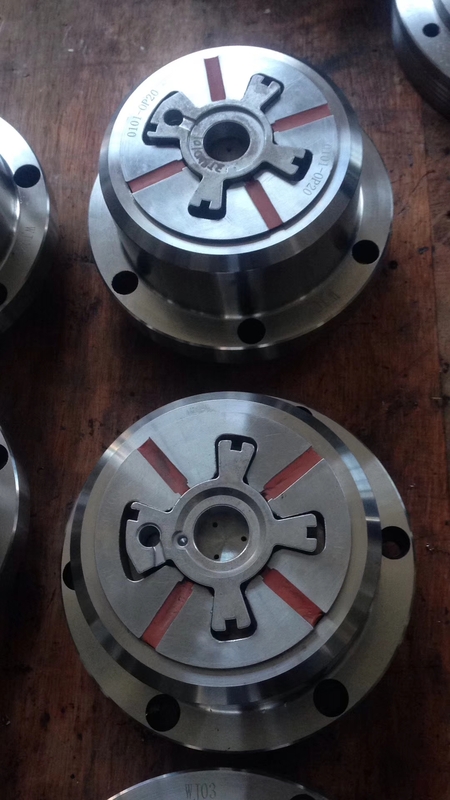

精密筒夹夹具
产品详情

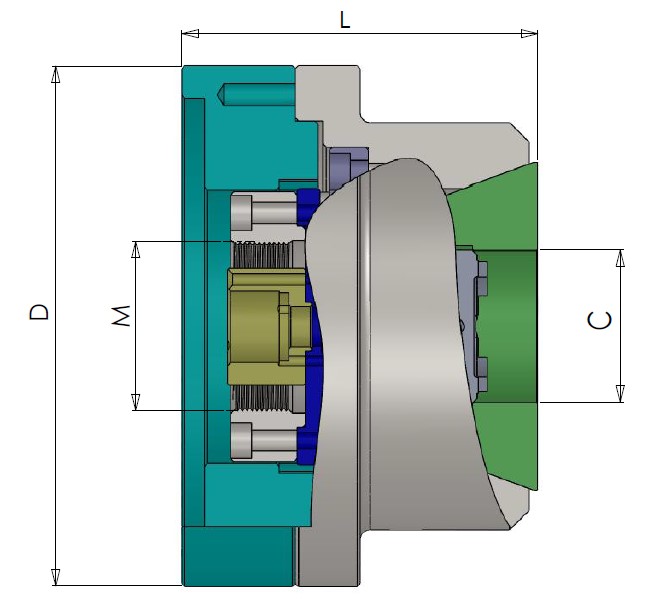

尺寸

WF01

WF02

WF03

WF04

WF05

夹紧范围(mm C

10-28

25-52

50-78

75-105

100-130

旋转跳动(mm

0.01

0.01

0.015

0.015

0.02

最大径向夹持力(kn

80

100

100

120

150

最大轴向拉力(kn)

1.5

1.5

2

2.5

3

最大转速r/min

7000

7000

6000

5000

4000

总长(mm L

110

110

115

118

122

外直径(mmD

160

160

180

200

215

连接螺纹内M

M45-M55

M45-M55

M45-M60

M45-M60

M45-M60

设计特点

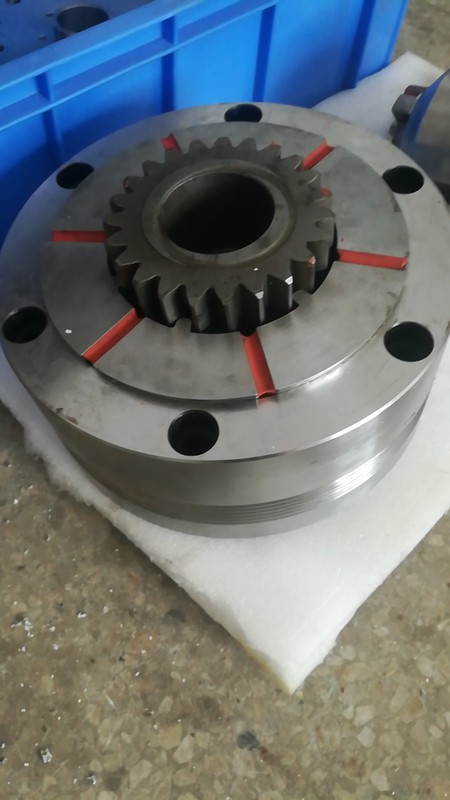

1,    夹持工件外径,以后端面为基准;

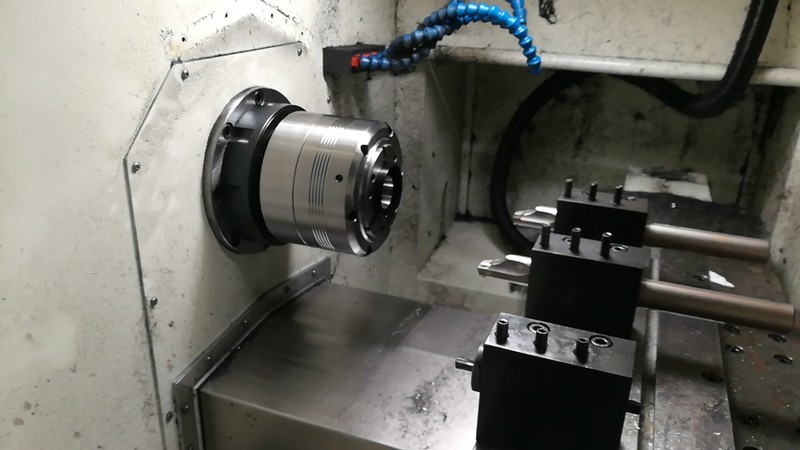

2,夹套边夹紧一边和工件后移可以纠正工件放置的一些偏差;靠山上设置检测气孔,在有积屑以及其他导致未贴近基准面的状况下,报警停机,防止精度超差产品产生。更加适宜于机械手自动上下料。

3,需要一定尺寸范围内的不同工件切换生产时,只需更换定位块和夹套即可,换位块与夹具的精度可调至0.01MM以内,减少因产品更换原因产生的时间以及经济成本。夹套切换时间10s.

4,夹具设计适用于最高主轴转速6000r/min,以实现高效生产需要。

5,设计可使A2-5.A2-6统配,也可以直接使用原配拉杆。

6,双重防空拉设计,更好的延长夹套寿命。

7,夹具本体具备从内往外吹气的功能,可以在加工过程中持续吹气,防止碎屑影响加工效果。
